Gru forestale posteriore per legna rotazione 360° con ritorno mod. FORESTAL
Sistema Brevettato
Il sollevatore forestale (sistema brevettato) viene utilizzato principalmente per il sollevamento e la movimentazione di legname.
Può essere montato su trasporter, moto agricole (Caron , Carraro, Goldoni), biotrituratori e trattori anche di piccole potenze, con attacco a tre punti.
Il sollevatore è strutturato in modo tale da consentire la movimentazione di materiale ad elevata altezza. Questo sollevatore viene comandato direttamente mediante i comandi posizionati di fronte al sedile di comando. Grazie alla particolare geometria dei bracci è possibile sfruttare per intero il cassone, anche nella parte vicino alla gru, dove invece altri caricatori non sono efficaci
Dati Tecnici
| TFC3000 FORESTAL | TFC3500 FORESTAL | TFC4200 FORESTAL | TFC5100 FORESTAL | TFC6000 FORESTAL | |
|---|---|---|---|---|---|
| Lunghezza braccio - centro pinza (mm) | 3000 | 3500 | 4200 | 5100 | 6000 |
| Lunghezza 1° braccio (mm) | 1650 | 1650 | 1650 | 2000 | 2060 |
| Lunghezza 2°braccio (mm) | 1350 | 1350 | 1550 | 1900 | 1900 |
| Portata 1° braccio (kg) | 435 | 435 | 700 | 810 | 860 |
| Portata 2°braccio (kg) | 300 | 300 | 550 | 620 | 670 |
| Peso kg | 450 | 480 | 700 | 900 | 1270 |
| Portata Max / Max Estensione (kg) (senza pinza e rotore a 210 bar) | 300 | 250 | 400 | 500 | 500 |
| Altezza MAX (mm) | 4500 | 5000 | 5500 | 6500 | 7.500 |
| Trattrice minima richiesta (kg) | 1000 | 1300 | 2000 | 2400 | 2800 |
| Rotazione torre | 360° | 360° | 360° | 360° | 360° |
| Rotazione Pinza continua | 360° rotore TR15 |
360° rotoreTR15 |
360° rotore T1 |
360° rotore T3 |
360° rotore T3 |
| N° bracci | 2 | 2 | 2 | 2 | 2 |
| N° Sfili idraulici | - | 1 | 1 | 1 | 1 |
| Lunghezza sfilo (mm) | - | 500 | 1000 | 1200 | 1500 |
| Portata 1° sfilo (kg) | - | 250 | 400 | 500 | 570 |
| Tipo pinza | THL 30 | THL 30 | THLS 30 | THLS 30 | TP 120 |
Accessori
| TFC3000 forestal | TFC3500 forestal | TFC4200 forestal | TFC5100 forestal | TFC6000 forestal | |
|---|---|---|---|---|---|
| Kit scavo | O | O | O | O | - |
| Impianto indipendente | O | O | S | S | S |
| Supplemento moltiplicatore G3 albero passante | - | - | O | O | O |
| Sedile centrale | - | - | S | S | - |
| Sedile laterale | - | - | O | O | S |
| Sfilo idraulico | - | S | S | S | S |
| Joystick | - | - | O | O | S |
| Kit traino non omologato su strada | - | - | O | O | O |
| Doppia pompa da abbinare a joystick | - | - | O | O | S |
|

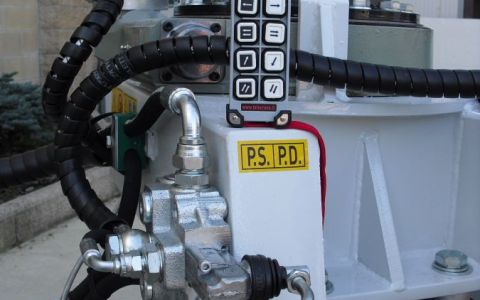

Radiocomando
|
O
|
O
|
O
|
O
|
-
|
| Piedi che si ribaltano |
-
|
S
|
-
|
-
|
-
|
| 0= opzionale / S= di serie / = non disponibile |
Sistema a “colonna centrale”
Questi caricatori sono stati concepiti con il sistema a “colonna centrale”, ovvero con la colonna portante posta al centro della macchina. In questo modo si ha un miglior bilanciamento del caricatore stesso sia nelle manovre di lavoro che in posizione di riposo durante i trasferimenti stradali evitando sobbalzi o ribaltamenti della trattrice se si percorrono salite o discese molto ripide.
Il sollevatore TFC3000 / TF C3500 / TFC 4200 / TFC5100/TFC6000 FORESTAL viene utilizzato principalmente per il sollevamento e la movimentazione di legname. Il sollevatore è strutturato in modo tale da consentire la movimentazione di materiale ad elevata altezza. Questo sollevatore viene comandato direttamente mediante i comandi posizionati frontalmente al sedile di comando. Il TFC 3000 FORESTAL viene fornito di serie con comandi laterali da terra senza seggiolino.
I modelli TFC3000 / TF C3500 / TFC 4200 / TFC5100/TFC6000 FORESTAL differiscono sostanzialmente in base alla lunghezza del braccio da cui ne deriva la sigla macchina per il sollevamento e la movimentazione di legname
di identificazione.
Applicazioni
 |
MOTO AGRICOLE Montaggio su Moto agricole CARON |
 |
VEICOLI INDUSTRIALI Si possono applicare sia fissi al telaio dietro alla cabina (mantenendo il cassone indipendente su tutti i 3 lati), oppure dietro al cassone (mantenendo la possibilità di ribaltare il cassone su entrambi i fianchi). Il sollevatore risulta facilmente rimovibile mediante l’estrazione di un unico perno (nella opzione dietro al cassone). |
 |
BIOTRITURATORI |
PIEDI DI APPOGGIO
Tutti i modelli sono forniti di serie di appositi piedi di appoggio di ampie dimensioni che agevolano le operazioni di fissaggio e sgancio del sollevatore, ed una notevole stabilità in fase di lavoro.
I modelli TFC4200 - 5100 FORESTAL sono dotati di stabilizzatori con apertura a compasso.
I modelli TF C3000- 3500 FORESTAL sono dotati di stabilizzatori con apertura laterale dei piedi di appoggio di 50 cm manuale e discesa telescopica idraulica oppure possono essere dotati di apertura a compasso come gli altri modelli.
La rotazione della torre è di 450°.
Tutte le versioni vengono montate su cuscinetti di base e sui cilindri dei bracci vengono montate valvole OVER - CENTER che regolano la velocità di discesa rendendola più fluida.
